六路独立监测，自由组合
可自定义监测组合方式：支持 6 个单相表、2 个三相表、1 个三相 + 3 个单相混表等多种配置，一台设备满足多场景多路监测需求。
首页 / 产品中心 / EM600

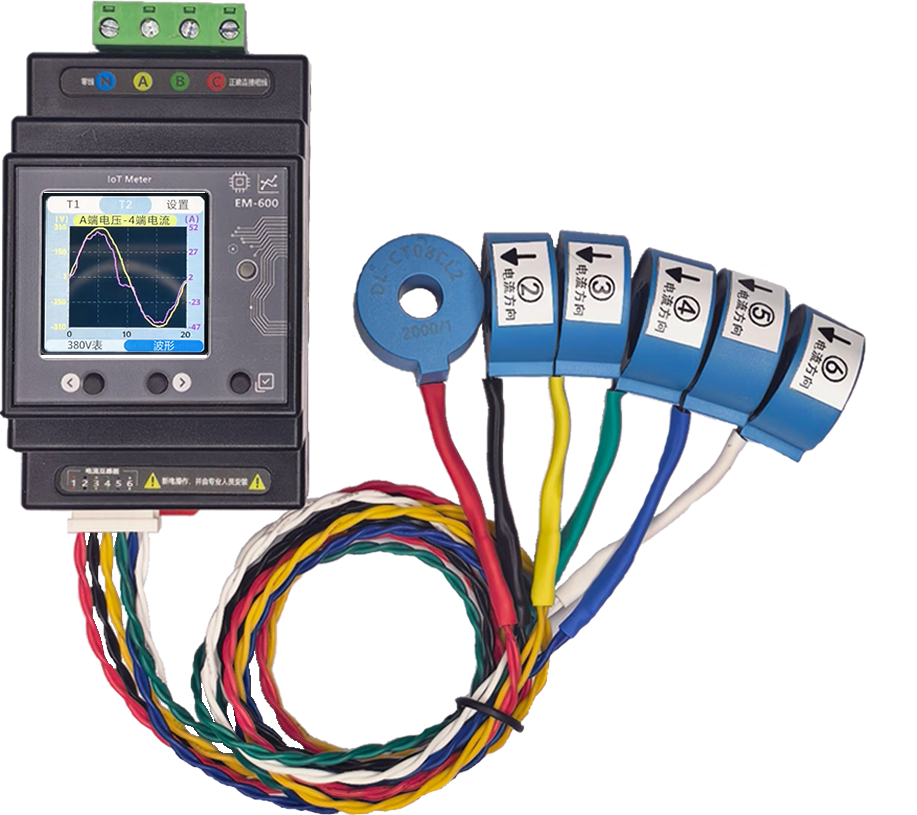

在售 · EM600 · 淘宝店铺EM600 多路电力监测仪
轨道式智能六路电力监测仪。突破传统单路设备的功能局限：单台即可同时监测六个单相回路， 也可灵活配置为三相表或三相 / 单相混表，并内置电压电流波形采集与谐波分析。
- 6 路独立监测，多模式组合
- 波形示波器 + 谐波分析
- 互感器采样 + 导轨安装
- 2.4G WiFi + 手机远程
产品概述
为"多路用电监测"而生的仪表
面向配电柜多支路负载监测、别墅楼层分区用电统计、出租房屋多房间分户监测、工商业设备能耗分析等场景， EM600 采用电流互感器非侵入式采样，安装便捷、接线安全；内置高精度波形采集电路， 可实时检测交流电压与电流波形并进行谐波分析与电能质量评估，帮助用户掌握用电状态、排查异常负载、优化用电成本。
电网波形示波器，电能质量分析
支持交流电压、电流实时波形采集，可进行谐波检测与电网质量分析，精准识别非线性负载对电网的影响。
WiFi 无线联网，云端数据同步
内置 2.4G WiFi 接入云端，手机端即可远程查看实时用电数据与历史用电趋势。
多路独立预警，异常主动推送

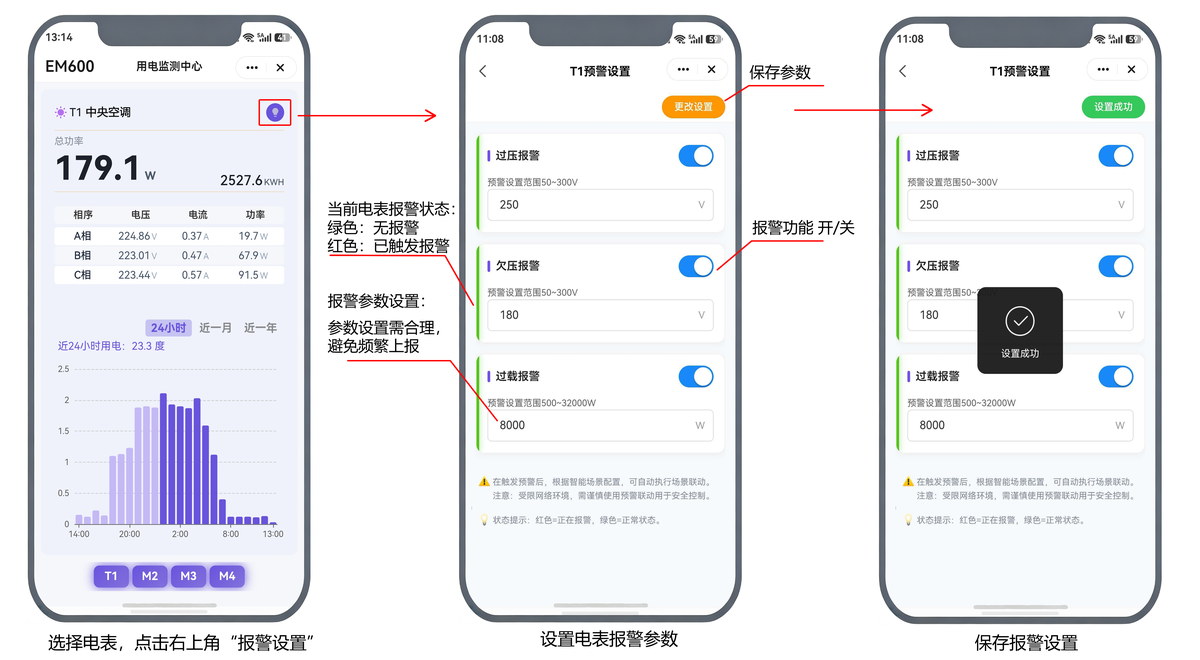

每一路回路可独立配置欠压、过压、过载预警，异常状态推送 APP 消息并支持场景联动。
互感器式采样，安装安全便捷
采用电流互感器接入安装，施工安全、改造成本低，不必断开原有线路。标配 50 厘米双绞线、2000:1 封闭式互感器。

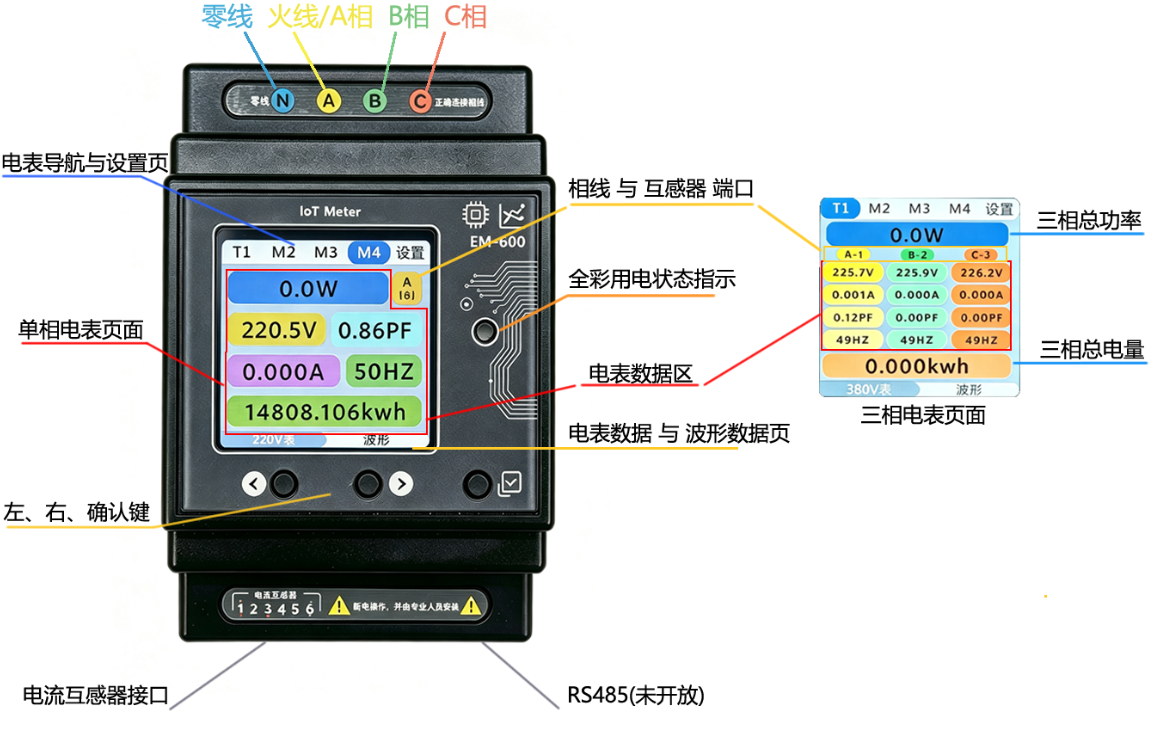

导轨式结构，高清彩屏直读
标准导轨安装结构，尺寸紧凑，可直接装入家用及工业配电箱；1.54″ 彩屏单屏展示电压、电流、功率等核心参数。电压检测范围 AC 85V ~ 264V，50Hz/60Hz 通用。
接线与配置
四种典型配电场景
接线方式与表配置一一对应，在设备【设置 → 表设置】中完成，保存后重启生效。

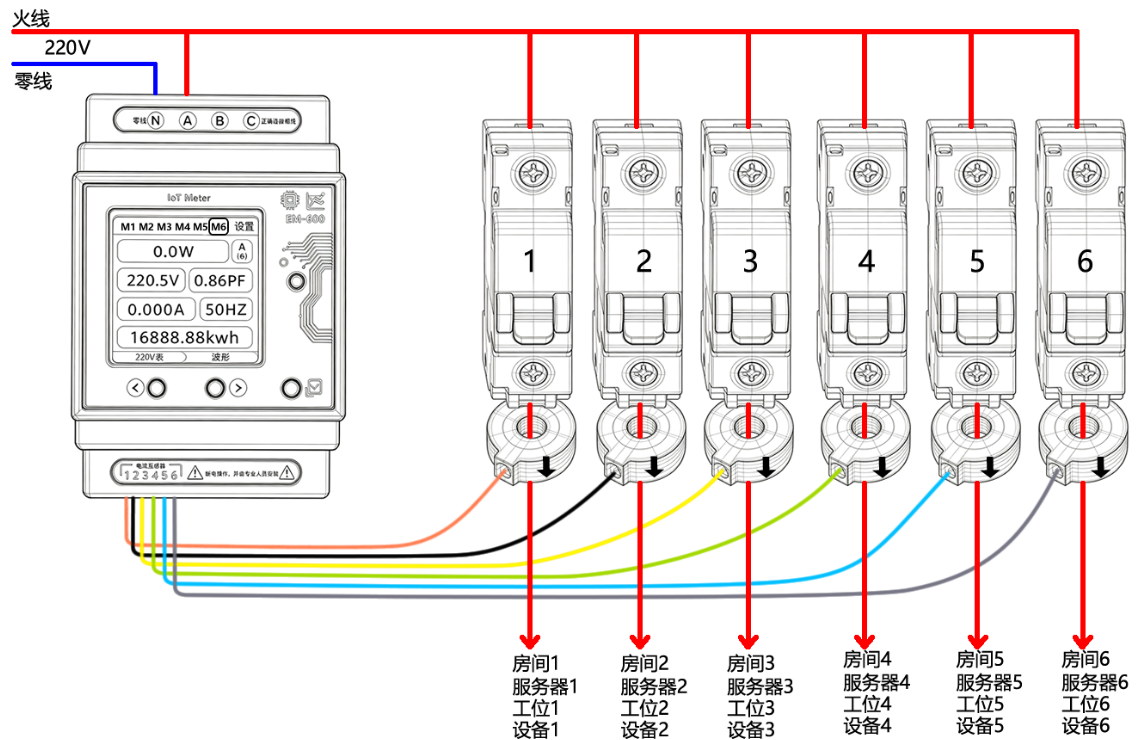

单相电源供电，多路独立监测
接线：接入单相电源（N 接零线 + A 接火线），六路电流互感器均穿套在不同用电回路上。
注意：互感器箭头方向与负载电流方向需保持一致；表设置中的电压选择需选择【A】相。
适用：出租屋多房间分户监测、同一楼层多个插座回路监测、办公室多工位独立监测、机柜内多服务器用电监测。

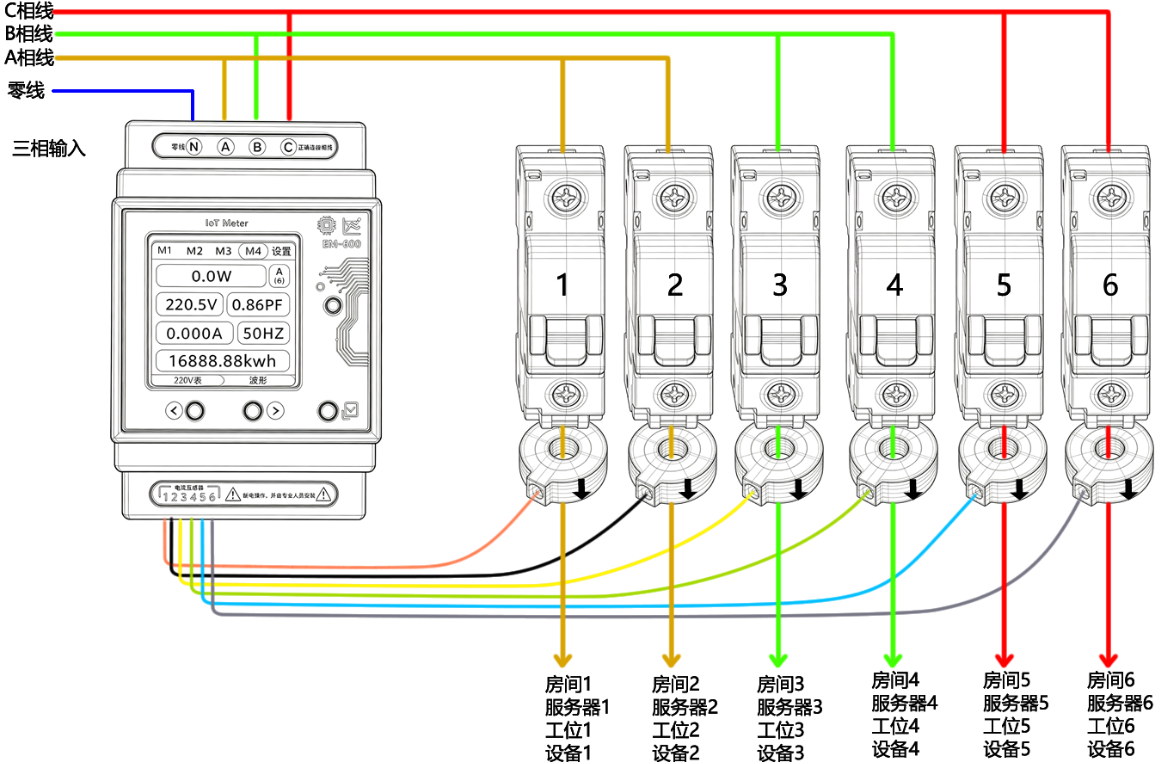

三相进线，各路分挂不同相线
接线：电压端接入三相四线电源（N 接零线，A + B + C 接对应三相线），六路电流互感器分别穿套于对应的空开回路上，在表设置中对应配置各回路的电压相位。
注意：互感器箭头方向与负载电流方向需保持一致；表设置中的电压相位选择与互感器所在线路需同一相。
适用：三相电源供电系统中多支路为单相负载监测、商场商铺分户监测、厂房照明插座回路监测、三相电源均衡情况分析。

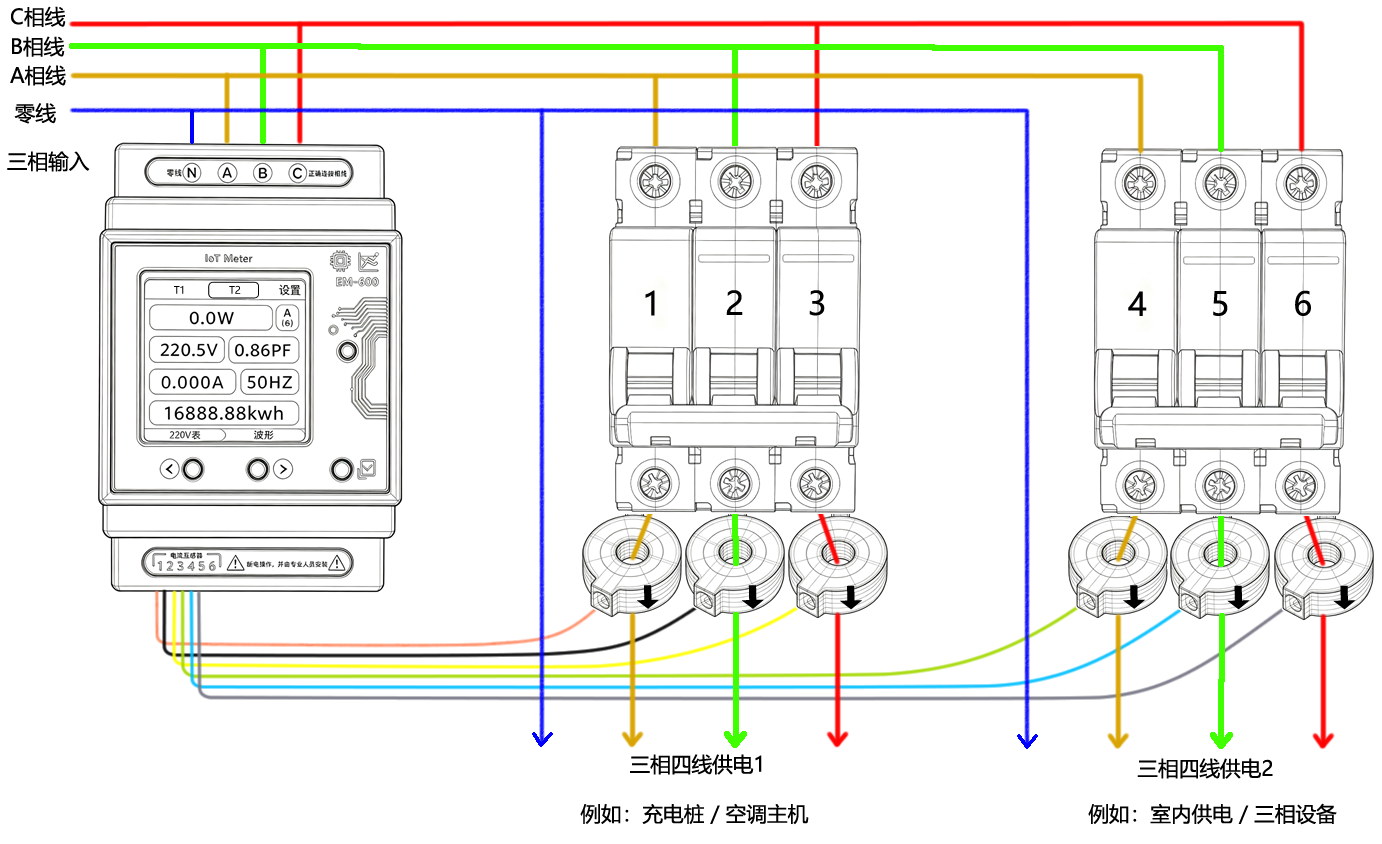

一路或两路独立三相负载
接线：电压端接入三相四线电源，每 3 路电流互感器组成一组三相回路（1–3 路为第一组，4–6 路为第二组），分别对应独立的三相负载。
注意：互感器箭头方向与负载电流方向需保持一致；互感器所在相线与电压相线需一一对应，不可错相。
适用：双路三相设备监测、双进线配电系统、三相光伏并网消纳分析、三相负载均衡情况分析。

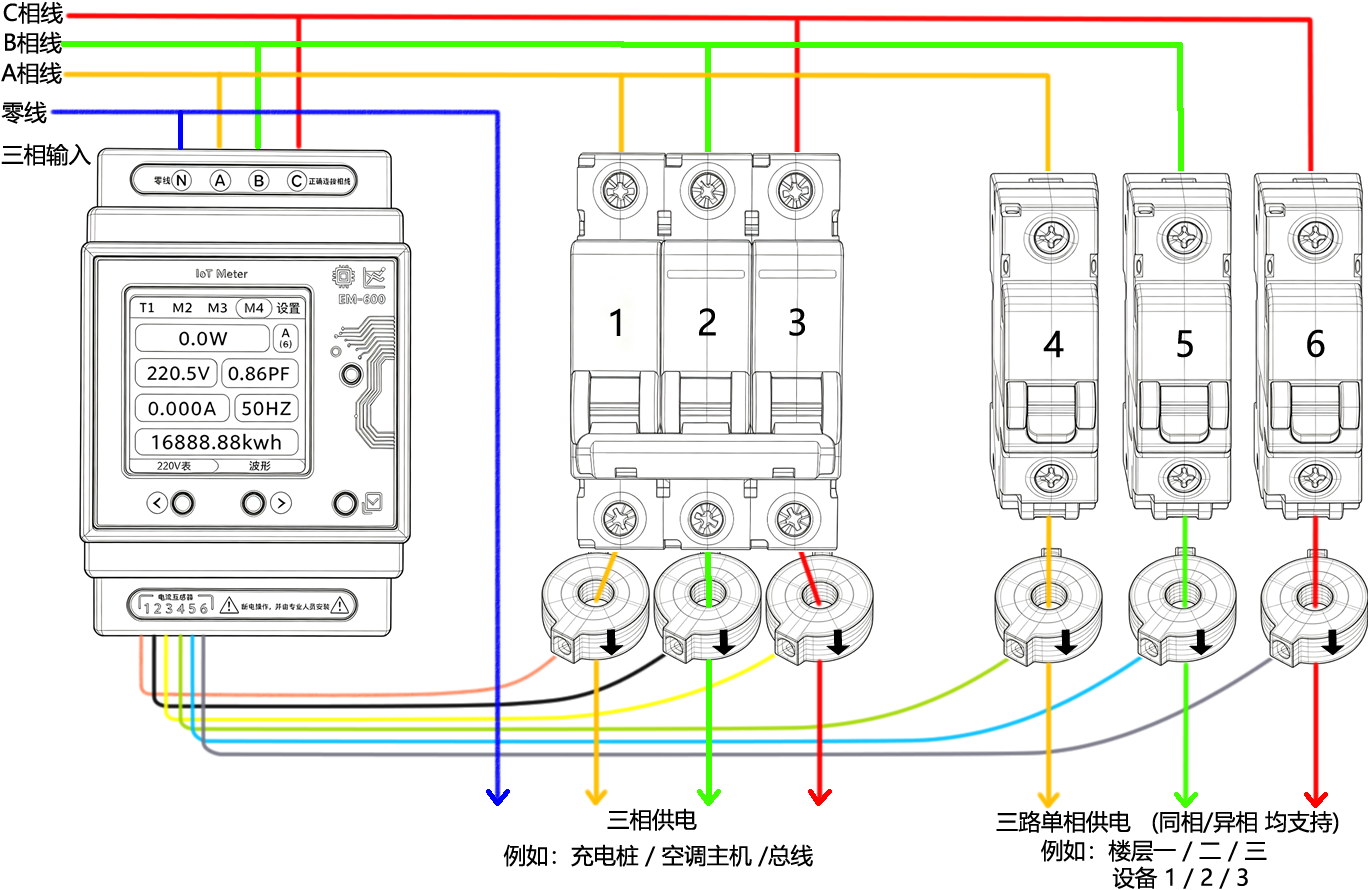

三相总进线 + 单相支路
接线：第 1~3 路互感器组成第 1 个三相表的电流传感器，第 4~6 路分别作为独立单相表互感器穿套于对应相线的供电回路上（单相表的电压相位可自由定义）。
注意：互感器箭头方向与负载电流方向需保持一致；表设置中的【电压设置】与现场安装需保持一致。
适用：主设备三相供电 + 辅助支路单相监测、别墅总进线三相监测 + 楼层单相分路监测、机房主路三相 + 插座支路监测。
配置与设置要点
- 入口：设备【设置】→【表设置】→ 按【确定键】进入设置界面。
- 添加 / 删除：【选择表】→【+电表】新增；不需要的旧配置选【删除电表】。
- 表类型：单相回路选 AC220V，三相回路选 AC380V（三相的电压与电流端口自动组合）。
- 电压端口：必须与该回路互感器实际挂载的电源相线一致（A / B / C），选错会导致功率显示为负值或数值与实际不符。
- 电流端口：显示当前配置对应的互感器通道号，务必确认与所选电压相线为同一路。
- 保存与生效：选择【保存电表】后【退出】，设备自动重启；重启后可用【左右按键】切换查看各回路数据。
- 说明：设备界面中的"表"指一路被监测的回路，按钮名称以设备实际显示为准。
波形与电能质量
单相、三相都能看波形

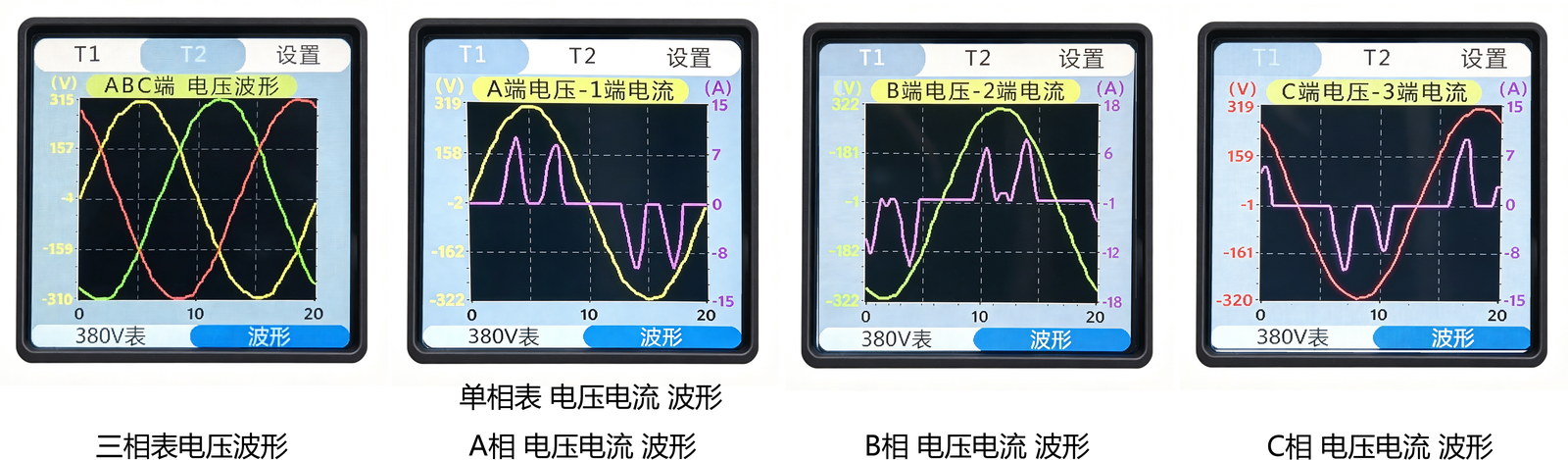

在设备显示屏选中任意一电表进入子页面，即可在【电表数据】与【波形】之间切换：单相支持电压 / 电流波形；三相支持三相电压波形，以及 A / B / C 相电压电流波形轮流切换显示
- 相位一致性与功率因数判断，快速定位互感器装反、相位选错
- 谐波畸变识别，判断非线性负载对电网的影响
- 可用于对比不同用电设备（如充电机、逆变器）的波形品质
手机端

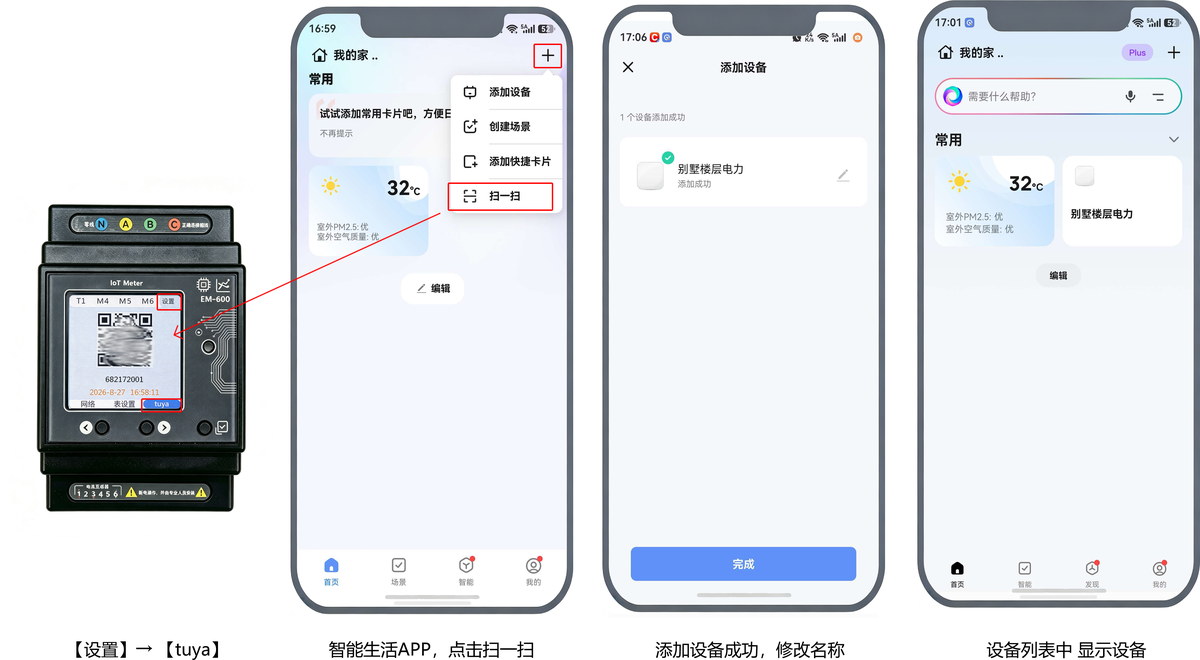

「智能生活」APP：绑定、查看与预警
设备仅支持 2.4GHz WiFi，不支持 5GHz，请确认路由器已开启 2.4G 频段。
产品安装
安装步骤
⚠ 安全声明：安装与接线操作必须在全部断电状态下进行，严禁带电作业。请由专业人员安装操作，接线完成后需检查确认无误方可通电。
-
第一步：固定 EM600 主机

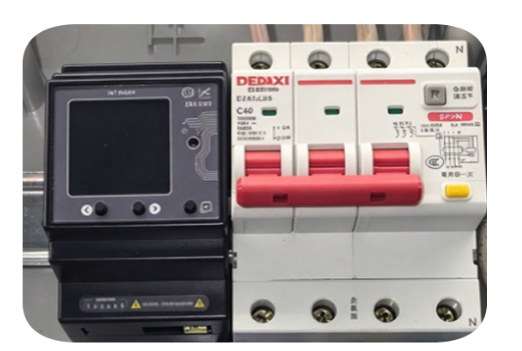

将 EM600 主机卡入配电柜内的 DIN 标准导轨上。
-
第二步：连接电流互感器
- 根据您的用电场景和监测需求，确定需要使用的互感器数量。

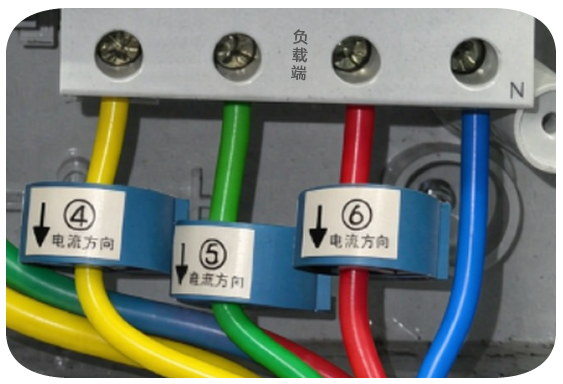

- 将待监测的回路火线穿过电流互感器，互感器箭头方向必须指向用电器（负载）方向。若互感器装反，检测到的电流与功率将显示为负值。

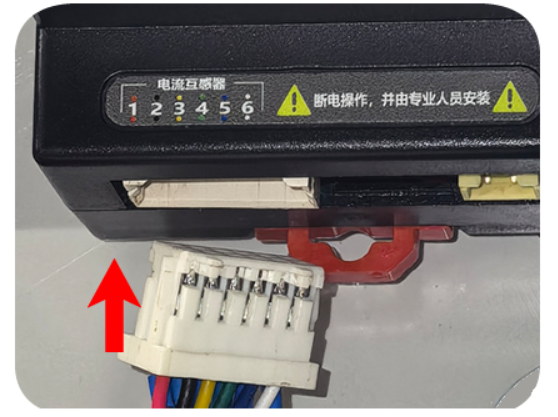

- 将电流互感器线束的另一端插头插入产品底部的互感器接口插座，确保插紧到位。
-
第三步：接入电源接线

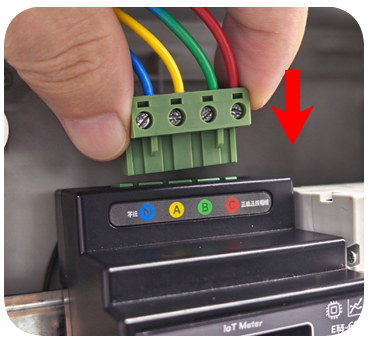

产品顶部设有 4 个接线端子（参见图 2），从左到右依次为：N（零线）、A 相 / 单相火线、B 相、C 相。
- 单相 220V 场景：仅需接入 N（零线）和 A（火线）两个端子，B、C 端子空置。
- 三相 380V 场景：N 端子接零线，A、B、C 端子分别对应接入 A 相、B 相、C 相火线。
提示：请确保零线可靠接入，设备工作电源取自零线与 A 相。
-
第四步：通电检查

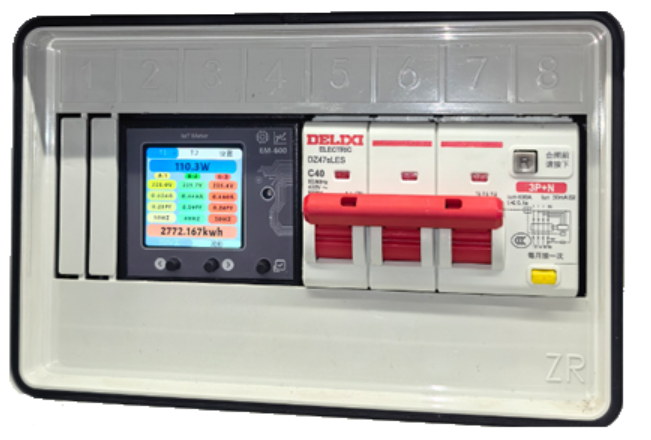

确认所有接线正确、互感器方向无误后，合上电源开关，产品屏幕点亮并正常显示数据，即表示硬件安装完成。
技术规格
EM600 参数表
| 产品型号 | EM600 |
|---|---|
| 采集通道 | 6 通道独立电压电流采样 |
| 监测精度 | 1 级 |
| 电流检测范围 | 0.5A ~ 32A（每通道） |
| 电压检测范围 | AC 85V ~ 264V，50Hz/60Hz |
| 联网方式 | WiFi 2.4GHz（802.11b/g/n，不支持 5G） |
| SRRC 射频认证 | CMIIT ID：2022DP6085 |
| 显示屏 | 1.54″ TFT 240 × 240 |
| 平均功耗 | ≤ 3W |
| 外形尺寸 | 92mm（高）× 54mm（宽）× 59mm（厚） |
| 安装方式 | DIN 标准导轨安装 |
| 工作温度 | −10℃ ~ 50℃ |
| 防护等级 | 不防尘、不防水，仅限室内干燥环境（配电箱 / 机柜内）使用 |
| 电流互感器 | 50 厘米双绞线（2000:1 封闭式互感器） |
| 装箱清单 | EM600 主机 × 1；6 通道电流互感器线束 × 1 套；电源接线端子 × 1 组；使用手册卡片 × 1 |
产品使用限制
- EM600 为用电监测与分析设备，测量数据不作为电费结算依据。
- 预警推送与场景联动受网络质量影响，无法保证每次预警都可靠触发，不适用于安全回路控制与预警场景。
常见问题
使用中的常见现象
通电后屏幕不亮
可能原因：电源接线错误或未接零线。请检查 N 零线与 A 相火线是否正确接入。
功率显示为负值
可能原因：互感器方向接反，或电压相位选错。请调整互感器箭头方向使其指向负载，或在表设置中修正电压相位。
总功率与实际负载明显不符 / 功率因数异常偏低
可能原因：设置中的电压端口相位选择错误，或电流互感器方向装反。解决方法：检查该回路互感器实际所在的电源相线并确认安装方向；在表设置中删除错误配置，重新添加并选择正确的电压相位，保存后重启。
WiFi 连接失败
可能原因：密码错误、路由器仅有 5G 频段、信号弱。请确认使用 2.4G WiFi，核对密码，并把设备移至信号良好位置重新配网。
APP 搜不到设备
可能原因：设备未入网，或手机与设备不在同一网络。请先完成设备 WiFi 配网，确保网络通畅。
数据与实际偏差大
可能原因：相位设置错误、插座接触不良、互感器方向装反。请检查相位配置，确认接线端子插紧到位、互感器方向正确。
预警不推送
可能原因：未开启手机通知权限，或场景配置错误。请检查手机通知权限，重新核对场景联动配置。
